این کابل فتوولتائیک دو لایه پلی اولفین بدون هالوژن (PV) به طور خاص برای سیستم های تولید برق خورشیدی طراحی شده است.

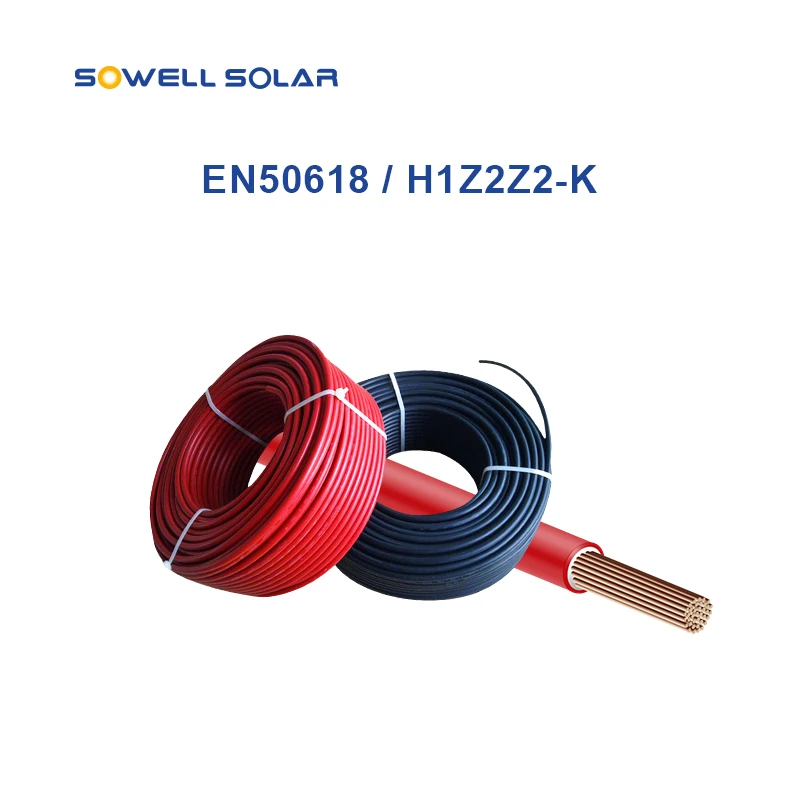

کابل فتوولتائیک H1Z2Z2-K - EN 50618 با اکثر قطعات فتوولتائیک دارای رتبه بندی حداکثر 1500 ولت DC، از جمله جعبه های اتصال PV و کانکتورهای PV، کاملاً سازگار است و آن را به یک راه حل ایده آل برای تاسیسات خورشیدی مسکونی، تجاری و صنعتی تبدیل می کند.
این کابل که برای استفاده طولانی مدت در فضای باز طراحی شده است، عملکرد الکتریکی عالی، استحکام مکانیکی و مقاومت محیطی را ارائه می دهد و از انتقال ایمن و قابل اعتماد برق در طول عمر سیستم PV اطمینان حاصل می کند.
کابل PV خورشیدی PNTECH
EN 50618 H1Z2Z2-K
1 × ** میلی متر مربع
DC 1500 V
تحت بار، اتصال را قطع نکنید
کابل PV خورشیدی 4 میلی متر مربع

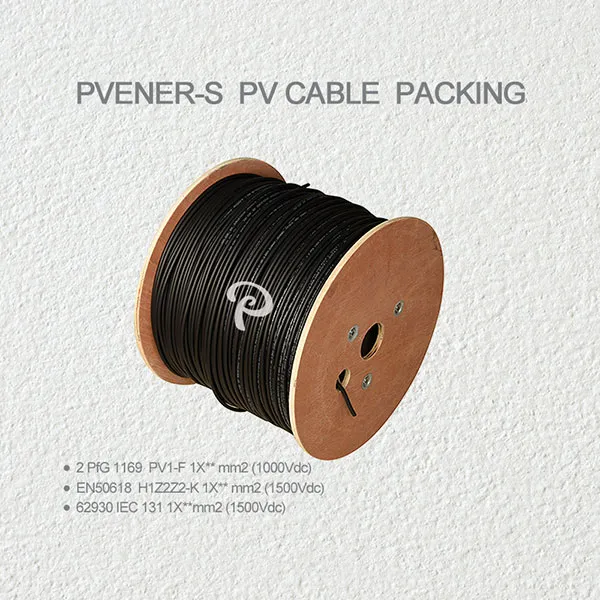

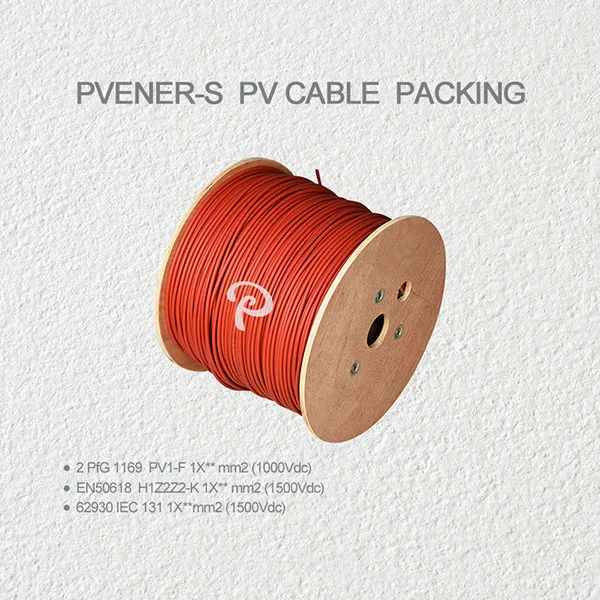

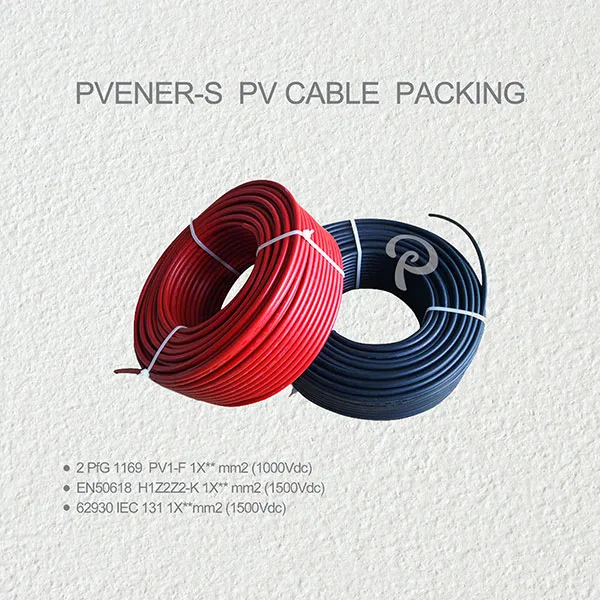

100 متر در هر رول، 112 رول در هر پالت
500 متر در هر رول، 18 رول در هر پالت
بارگیری کانتینر
یک کانتینر 20 فوتی می تواند 20 پالت را بارگیری کند
سفارشی سازی
سایر اندازه های کابل، طول رول و گزینه های بسته بندی در صورت درخواست در دسترس هستند
1. هادی
هادی مسی قلع دار، تولید شده مطابق با استاندارد IEC 60228، کلاس 5، انعطاف پذیری، رسانایی و مقاومت در برابر خوردگی عالی را ارائه می دهد.
2.عایق
پلی اولفین ضد شعله 125 درجه سانتی گراد کم دود، بدون هالوژن، تضمین پایداری حرارتی بالا، ایمنی الکتریکی و حفاظت از محیط زیست.
غلاف بیرونی
پلی اولفین ضد شعله 125 درجه سانتی گراد با دود کم، بدون هالوژن، مقاومت بالایی در برابر گرما، سایش و شرایط محیطی در فضای باز ارائه می دهد.
4. فرآیند ویژه
فناوری اتصال عرضی پرتو الکترونی (E-beam cross-linking)، افزایش استحکام مکانیکی، مقاومت در برابر پیری حرارتی و قابلیت اطمینان طولانی مدت.
| شماره مورد | محصول نام |
مدل | رتبه بندی شده است ولتاژ |
صلیب هادی بخش میلی متر 2 |
طراحی رشته عدد x Ø میلی متر |
هادی مقاومت Ω / کیلومتر 20 درجه سانتیگراد |
بیرونی-Ømm | غلاف رنگ |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | کابل PV | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0.25 | 13.70 | 0.1±4.7 میلی متر | مشکی |
| PV-H1-15R | کابل PV | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0.25 | 13.70 | 0.1±4.7 میلی متر | قرمز |
| PV-H1-25B | کابل PV | H1Z2Z2-K | 1500VDC | 1X2.5 | 49/0.25 | 8.21 | 0.1±5.3 میلی متر | مشکی |
| PV-H1-25R | کابل PV | H1Z2Z2-K | 1500VDC | 1X2.5 | 49/0.25 | 8.21 | 0.1±5.3 میلی متر | قرمز |
| PV-H1-40B | کابل PV | H1Z2Z2-K | 1500VDC | 1X4,0 | 56/0.285 | 5.09 | 0.1±5.6 میلی متر | مشکی |
| PV-H1-40R | کابل PV | H1Z2Z2-K | 1500VDC | 1X4.0 | 56/0.285 | 5.09 | 0.1±5.6 میلی متر | قرمز |
| PV-H1-60B | کابل PV | H1Z2Z2-K | 1500VDC | 1X6,0 | 84/0.285 | 3.39 | 6.1±0.1 میلی متر | مشکی |
| PV-H1-60R | کابل PV | H1Z2Z2-K | 1500VDC | 1X6.0 | 84/0.285 | 3.39 | 6.1±0.1 میلی متر | قرمز |
| PV-H1-100B | کابل PV | H1Z2Z2-K | 1500VDC | 1X10 | 77/0.4 | 1.95 | 0.1±7.3 میلی متر | مشکی |
| PV-H1-100R | کابل PV | H1Z2Z2-K | 1500VDC | 1X10 | 77/0.4 | 1.95 | 0.1±7.3 میلی متر | قرمز |
| PV-H1-160B | کابل PV | H1Z2Z2-K | 1500VDC | 1X16 | 126/0.4 | 1.24 | 0.1±9.3 میلی متر | مشکی |
| PV-H1-160R | کابل PV | H1Z2Z2-K | 1500VDC | 1X16 | 126/0.4 | 1.24 | 0.1±9.3 میلی متر | قرمز |
| PV-H1-250B | کابل PV | H1Z2Z2-K | 1500VDC | 1X25 | 196/0.4 | 0.795 | 0.1±11.2 میلی متر | مشکی |
| PV-H1-250R | کابل PV | H1Z2Z2-K | 1500VDC | 1X25 | 196/0.4 | 0.795 | 0.1±11.2 میلی متر | قرمز |
| PV-H1-350B | کابل PV | H1Z2Z3-K | 1500VDC | 1X35 | 273/0.4 | 0.565 | 0.1±12.6 میلی متر | مشکی |
| PV-H1-350R | کابل PV | H1Z2Z4-K | 1500VDC | 1X35 | 273/0.5 | 0.565 | 0.1±12.6 میلی متر | قرمز |
| طراحی کابل | |
|---|---|
| هادی | سیمهای مسی قلعشده، طبق استاندارد IEC 60228، کلاس 5 |
| عایق | 125 ℃ پلی الفین های ضد شعله بدون هالوژن کم دود |
| ژاکت بیرونی | 125 ℃ پلی الفین های ضد شعله بدون هالوژن کم دود |
| تکنولوژی خاص | پرتو الکترونی به صورت متقاطع |
| مشخصات الکتریکی | |
| ولتاژ نامی U0/U | AC 1000 ولت DC 1500 ولت |
| محدوده دما | -40 درجه سانتیگراد تا +90 درجه سانتیگراد |
| حداکثر دما در هادی | 120 ℃ |
| حداقل شعاع خمش | قطر کابل 5 برابر |
| استانداردهای صنعت | EN 50618:2014 |
| استحکام کششی و ازدیاد طول | مطابق EN 60811-1-1 |
| خم شدن سرد | مطابق EN 60811-1-4 |
| خواص استقامت حرارتی | مطابق EN60216-2 |
| بدون هالوژن | مطابق 50525-1 پیوست B |
| مقاومت ازن | مطابق EN 50396 |
| مقاومت در برابر اشعه ماوراء بنفش | مطابق HD 605/A1 |
| ویژگی های شعله | مطابق IEC 60332-1-2 |
| ابعاد و مشخصات ممکن است بدون اطلاع قبلی تغییر کند. | |
ما 10 سال تجربه در تولید کابل های PV و اتصالات PV داریم. ما می توانیم 200000 متر کابل PV و 50000 مجموعه کانکتور PV در روز تولید کنیم. پالت استاندارد ما برای فروش جهانی مناسب تر است. کارخانه ما نه تنها دارای 6 خط تولید کابل با سرعت بالا است، بلکه دارای تجهیزات اتصال متقابل تابش الکترونیکی است که تجهیزات کلیدی برای کنترل کیفیت کابل است. تکنولوژی پیشرفته ما تولید کابل های باکیفیت را تضمین می کند.
