کابل خورشیدی 62930 IEC131 با اکثر قطعات فتوولتائیک دارای رتبه بندی حداکثر 1500 ولت DC، از جمله جعبه های اتصال PV و کانکتورهای PV، سازگار است و از انتقال برق ایمن، پایدار و کارآمد در طیف گسترده ای از تاسیسات PV اطمینان حاصل می کند.
62930 IEC 131
1 × ** میلی متر مربع
1500 ولت DC
بدون هالوژن · کم دود
TYKJ
کابل PV خورشیدی 1.4 میلی متر مربع

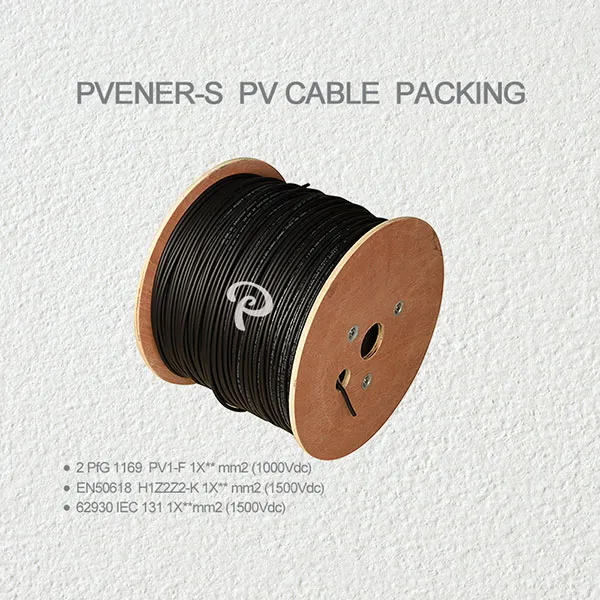

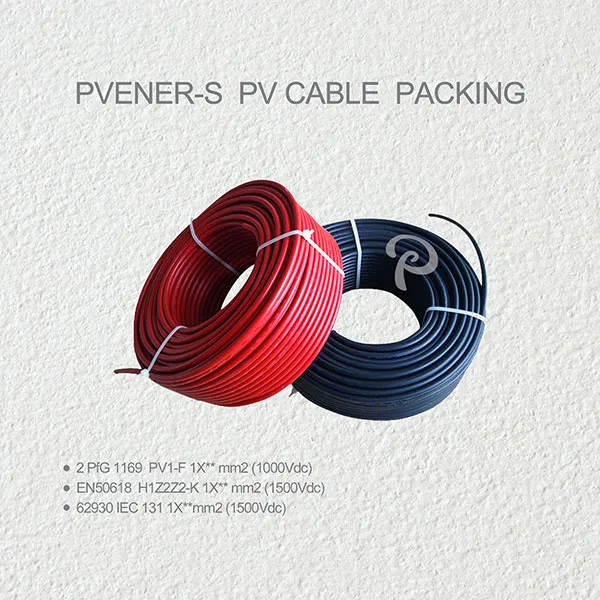

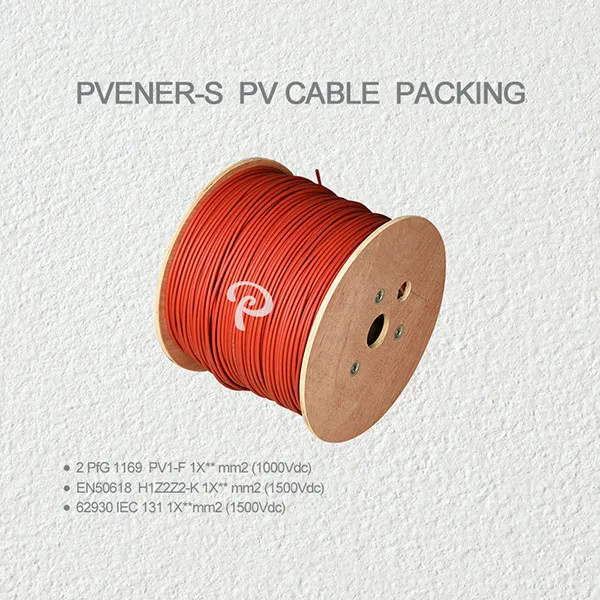

در رول های 100 متری با 112 رول در هر پالت یا در رول های 500 متری با 18 رول در هر پالت عرضه می شود.
2. بارگیری کانتینر
یک کانتینر استاندارد 20 فوتی می تواند حداکثر 20 پالت را در خود جای دهد و از حمل و نقل جهانی کارآمد اطمینان حاصل کند.
3. گزینه های انعطاف پذیر
طول رول سفارشی، اندازه کابل، و پیکربندی پالت در صورت درخواست برای برآورده کردن نیازهای پروژه شما در دسترس است.
| شماره مورد | محصول نام | مدل | رتبه بندی شده است ولتاژ | صلیب هادی بخش میلی متر 2 | طراحی رشته عدد x Ø میلی متر | هادی مقاومت Ω / کیلومتر 20 درجه سانتیگراد | بیرونی-Ømm | غلاف رنگ |
|---|---|---|---|---|---|---|---|---|
| PV-131-15B | کابل PV | 131 | 1500VDC | 1X1.5 | 30/0.25 | 13.70 | 0.1±4.7 میلی متر | مشکی |
| PV-131-15R | کابل PV | 131 | 1500VDC | 1X1.5 | 30/0.25 | 13.70 | 0.1±4.7 میلی متر | قرمز |
| PV-131-25B | کابل PV | 131 | 1500VDC | 1X2.5 | 49/0.25 | 8.21 | 0.1±5.3 میلی متر | مشکی |
| PV-131-25R | کابل PV | 131 | 1500VDC | 1X2.5 | 49/0.25 | 8.21 | 0.1±5.3 میلی متر | قرمز |
| PV-131-40B | کابل PV | 131 | 1500VDC | 1X4.0 | 56/0.285 | 5.09 | 0.1±5.6 میلی متر | مشکی |
| PV-131-40R | کابل PV | 131 | 1500VDC | 1X4.0 | 56/0.285 | 5.09 | 0.1±5.6 میلی متر | قرمز |
| PV-131-60B | کابل PV | 131 | 1500VDC | 1X6,0 | 84/0.285 | 3.39 | 6.1±0.1 میلی متر | مشکی |
| PV-131-60R | کابل PV | 131 | 1500VDC | 1X6.0 | 84/0.285 | 3.39 | 6.1±0.1 میلی متر | قرمز |
| PV-131-100B | کابل PV | 131 | 1500VDC | 1X10 | 77/0.4 | 1.95 | 0.1±7.3 میلی متر | مشکی |
| PV-131-100R | کابل PV | 131 | 1500VDC | 1X10 | 77/0.4 | 1.95 | 0.1±7.3 میلی متر | قرمز |
| PV-131-160B | کابل PV | 131 | 1500VDC | 1X16 | 126/0.4 | 1.24 | 0.1±9.3 میلی متر | مشکی |
| PV-131-160R | کابل PV | 131 | 1500VDC | 1X16 | 126/0.4 | 1.24 | 0.1±9.3 میلی متر | قرمز |
| PV-131-250B | کابل PV | 131 | 1500VDC | 1X25 | 196/0.4 | 0.795 | 0.1±11.2 میلی متر | مشکی |
| PV-131-250 R | کابل PV | 131 | 1500VDC | 1X25 | 196/0.4 | 0.795 | 0.1±11.2 میلی متر | قرمز |
| PV-131-350B | کابل PV | 131 | 1500VDC | 1X35 | 273/0.4 | 0.565 | 0.1±12.6 میلی متر | مشکی |
| PV-131-350R | کابل PV | 131 | 1500VDC | 1X35 | 273/0.5 | 0.565 | 0.1±12.6 میلی متر | قرمز |
هادی
سیم مسی قلعدار انعطافپذیر، مطابق با استاندارد IEC 60228 کلاس 5، رسانایی عالی، مقاومت در برابر خوردگی و دوام برای عملکرد طولانیمدت سیستم PV.
عایق
پلی اولفین ضد شعله 125 درجه سانتیگراد کم دود، بدون هالوژن، ارائه مقاومت حرارتی عالی، ایمنی الکتریکی و حفاظت از محیط زیست.
غلاف بیرونی
ساخته شده از همان پلی اولفین ضد شعله 125 درجه سانتی گراد کم دود، بدون هالوژن، که از استحکام مکانیکی، مقاومت در برابر اشعه ماوراء بنفش و عملکرد قابل اعتماد در فضای باز اطمینان می دهد.
فرآیند ویژه
فناوری پیشرفته اتصال عرضی پرتو الکترونی (E-beam) پایداری عایق، تحمل گرما و طول عمر کلی کابل را افزایش می دهد.
| طراحی کابل | |
|---|---|
| هادی | سیمهای مسی قلعشده، طبق استاندارد IEC 60228، کلاس 5 |
| عایق | 125 ℃ پلی الفین های ضد شعله بدون هالوژن کم دود |
| ژاکت بیرونی | 125 ℃ پلی الفین های ضد شعله بدون هالوژن کم دود |
| تکنولوژی خاص | پرتو الکترونی به صورت متقاطع |
| مشخصات الکتریکی | |
| ولتاژ نامی U0/U | DC 1500 ولت |
| محدوده دما | -40 درجه سانتیگراد تا +90 درجه سانتیگراد |
| حداکثر دما در هادی | 120 ℃ |
| حداقل شعاع خمش | قطر کابل 5 برابر |
| استانداردهای صنعت | IEC62930: 2017 |
| اندازه گیری مقاومت هادی | IEC 60228:2004 |
| اندازه گیری مقاومت عایق | IEC 60227-2:1997 |
| تست ولتاژ روی کابل تکمیل شده با DC یا AC | IEC60245-2:1994 |
| مقاومت طولانی مدت عایق در برابر DC | IEC62821-2:2015 |
| مقاومت ازن | IEC60881-506 |
| مقاومت در برابر هوا / UV | IEC62930: - پیوست E |
| آزمایش انتشار شعله عمودی روی کابل کامل | IEC60332-1-2 |
| ابعاد و مشخصات ممکن است بدون اطلاع قبلی تغییر کند. | |
با 10 سال تجربه در تولید کابل خورشیدی 62930 IEC 131، ما در ارائه کابل ها و اتصالات PV قابل اعتماد و با کیفیت برای پروژه ها در سراسر جهان تخصص داریم.
ظرفیت تولید روزانه ما به 200,000 متر کابل خورشیدی و 50,000 مجموعه اتصال دهنده PV می رسد و این اطمینان را می دهد که می توانیم سفارشات کوچک و بزرگ را به طور موثر برآورده کنیم.
همه محصولات ما کاملاً مطابق با استانداردهای ملی و بین المللی تولید می شوند و هر واحد قبل از خروج از کارخانه کاملاً آزمایش شده است.
ما گواهیهای TÜV، UL و CE را دریافت کردهایم و تمام گزارشهای تست مرتبط در صورت درخواست در دسترس هستند.
در صورت تمایل به دریافت هر گونه گواهینامه یا مستندات فنی با خیال راحت تماس بگیرید.

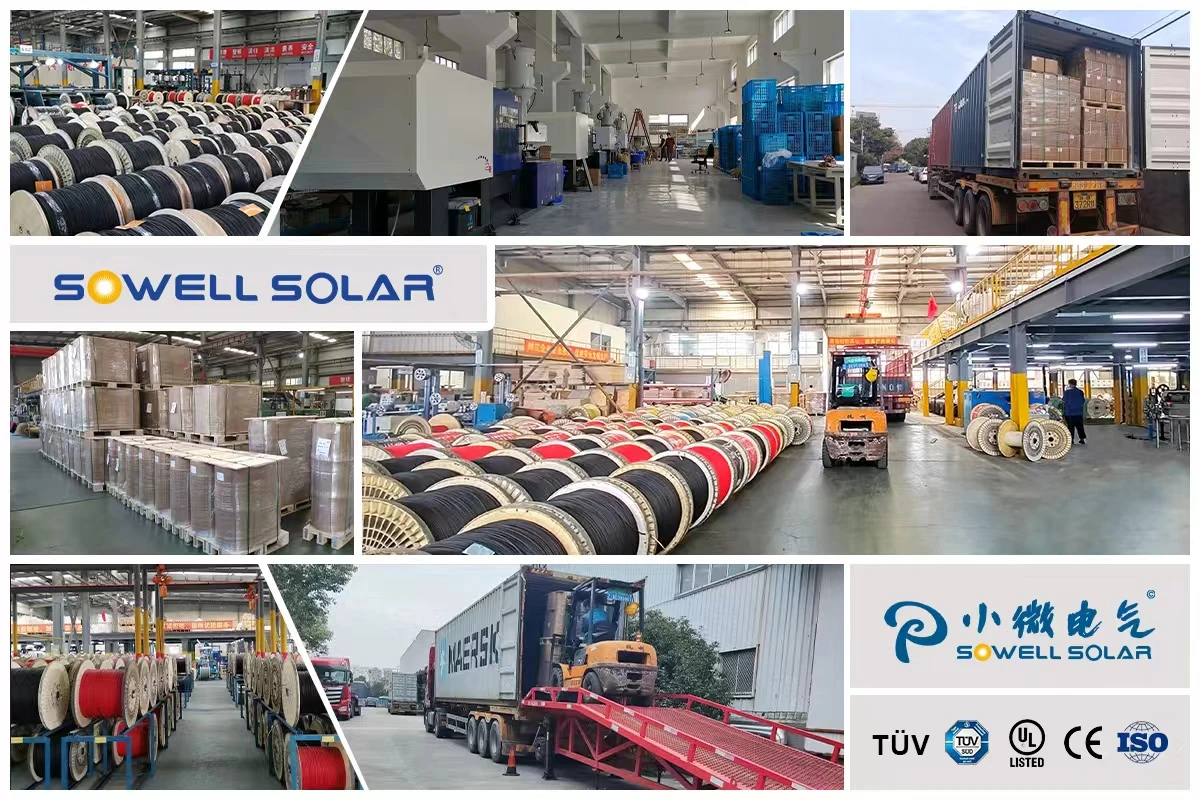

ما 10 سال تجربه در تولید کابل های PV و اتصالات PV داریم. ما می توانیم 200000 متر کابل PV و 50000 مجموعه کانکتور PV در روز تولید کنیم. پالت استاندارد ما برای فروش جهانی مناسب تر است. کارخانه ما نه تنها دارای 6 خط تولید کابل با سرعت بالا است، بلکه دارای تجهیزات اتصال متقابل تابش الکترونیکی است که تجهیزات کلیدی برای کنترل کیفیت کابل است. تکنولوژی پیشرفته ما تولید کابل های باکیفیت را تضمین می کند.
