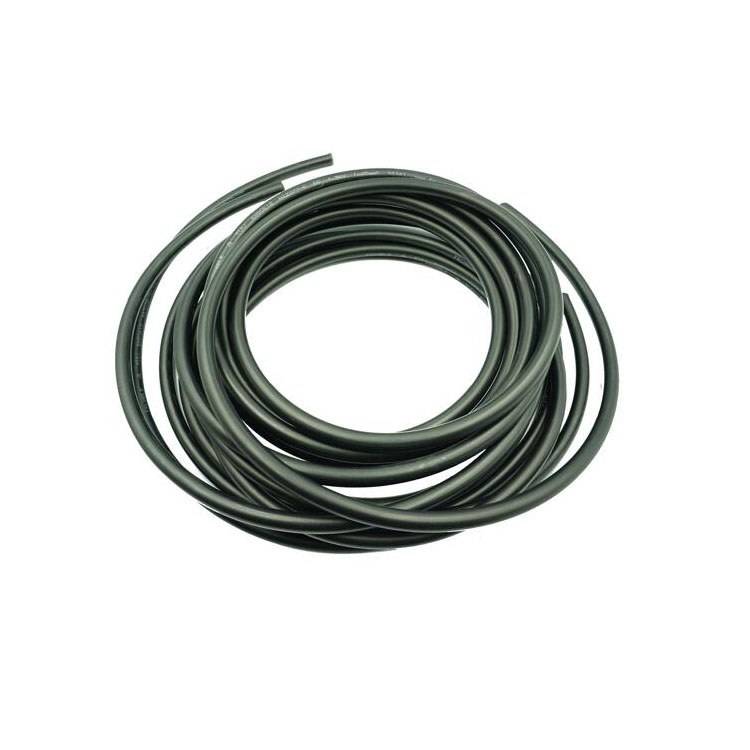

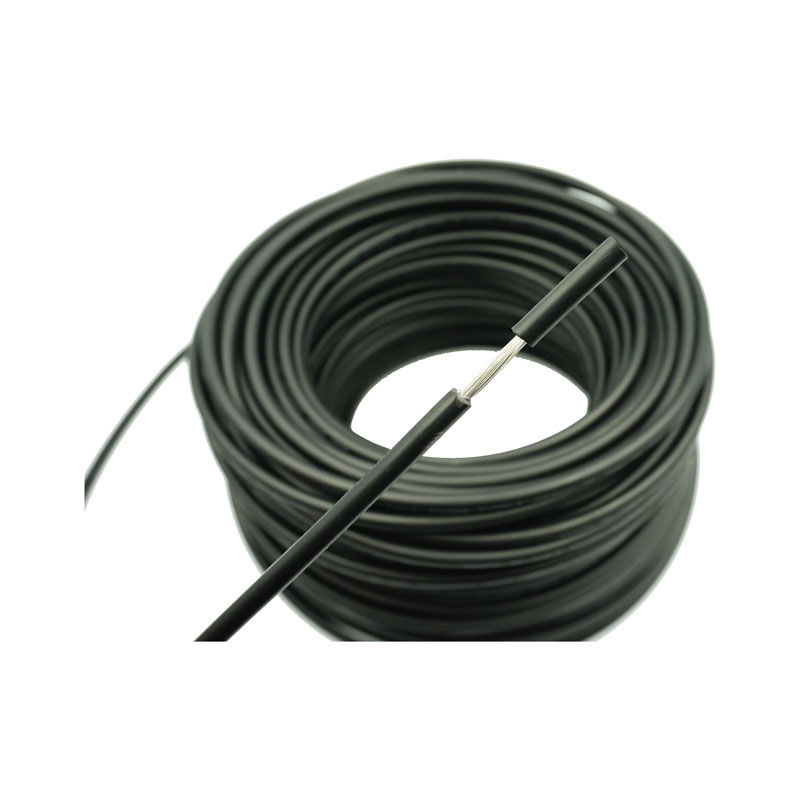

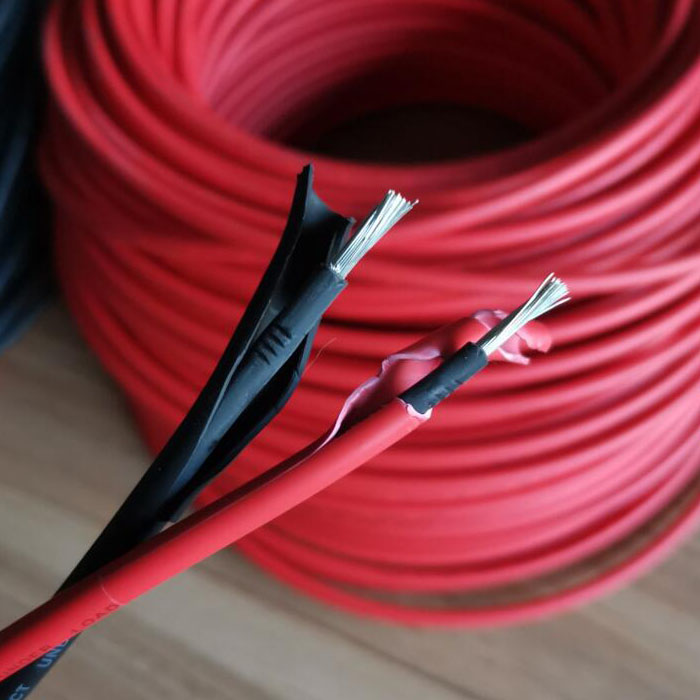

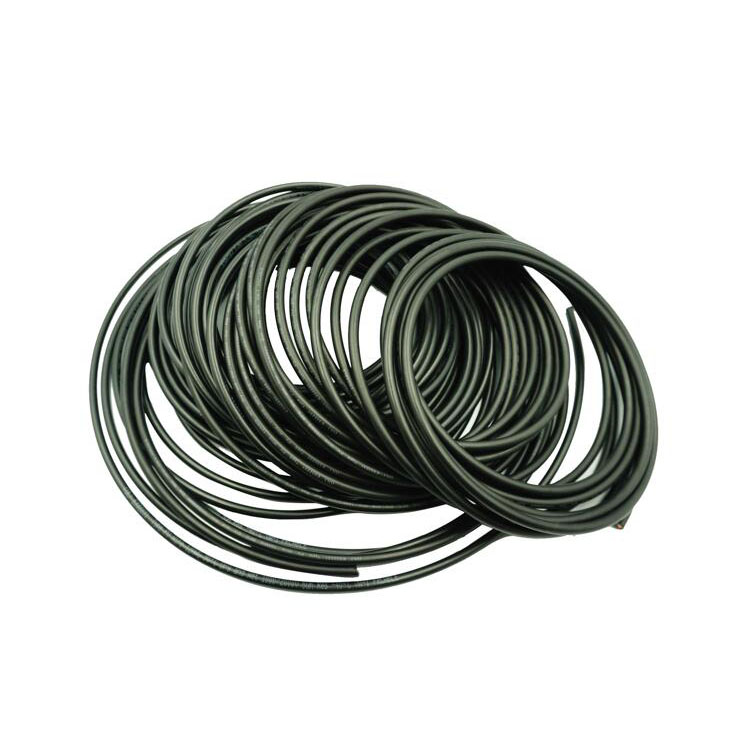

کابل PV مس قلع شده خالص IEC 62930 معمولا از کابل مسی چند رشته ای تشکیل شده است، مدل های مختلف مقطع هادی متفاوت است. شماره طرح رشته 56 و 84 مدل متداول است، به 4 میلی متر مربع و 6 میلی متر مربع مراجعه کنید. کابل ما (کابل PV مسی خالص) به طور ویژه با مقاومت در برابر حرارت بالا، مقاومت در برابر آب و هوا و مقاومت در برابر اشعه ماوراء بنفش طراحی و انتخاب شده است تا از عملکرد پایدار طولانی مدت در محیط های بیرونی اطمینان حاصل شود. کابل PV مسی قلع شده بین پانل های خورشیدی نصب شده و به اینورتر متصل می شود. هنگامی که خورشید به پانل های فتوولتائیک می تابد، جریان مستقیم تولید می کند که از طریق کابل فتوولتائیک به اینورتر منتقل می شود. سپس اینورتر DC را به AC تبدیل می کند و آن را به تجهیزات یا شبکه ای که باید مورد استفاده قرار گیرد، عرضه می کند. ما کابل با کیفیتی را عرضه می کنیم که به طور ویژه برای اتصال اجزای مختلف یک سیستم تولید برق خورشیدی و انتقال برق DC/AC طراحی و تولید شده است.
EN50618 ظرفیت حمل جریان کابل های مشخص شده در استاندارد
جدول A.2 - استفاده توصیه شده از کابل برای سیستم های PV
1 | 2 | 3 |
ساخت و ساز | توصیه میشود استفاده کنید | نظرات |
کابل برای سیستم های PV H1Z2Z2-K | در نظر گرفته شده برای استفاده در تاسیسات PV به عنوان مثال. acc به HD 60364-7-712. آنها برای استفاده دائمی در فضای باز و داخلی، برای نصب رایگان متحرک، آویزان آزاد و نصب ثابت در نظر گرفته شده اند. همچنین نصب در لوله ها و ترانکینگ ها روی، داخل یا زیر گچ و همچنین در لوازم خانگی. مناسب برای استفاده در تجهیزات با عایق محافظ (کلاس حفاظتی II) آنها ذاتاً اتصال کوتاه و خطای زمین هستند. به HD 60364-5-52. |
برای شعاع خمشی توصیه شده به EN 50565-1:2014، جدول 3 مراجعه کنید حداکثر دمای نگهداری: + 40 ℃ حداقل. دمای نصب و جابجایی: - 25 ℃ |
جدول A.3 - ظرفیت حمل جریان کابل های PV
سطح مقطع اسمی
میلی متر2
|
ظرفیت حمل جریان بر اساس روش نصب | ||
تک کابل بدون هوا
A
|
یک کابل روی یک سطح
A
|
دو کابل بارگذاری شده در حال لمس، روی یک سطح
A
|
|
1,5 | 30 | 29 | 24 |
2،5 | 41 | 39 | 33 |
4 | 55 | 52 | 44 |
6 | 70 | 67 | 57 |
10 | 98 | 93 | 79 |
16 | 132 | 125 | 107 |
25 | 176 | 167 | 142 |
35 | 218 | 207 | 176 |
50 | 276 | 262 | 221 |
70 | 347 | 330 | 278 |
95 | 416 | 395 | 333 |
120 | 488 | 464 | 390 |
150 | 566 | 538 | 453 |
185 | 644 | 612 | 515 |
240 | 775 | 736 | 620 |
دمای محیط: 60 ℃ (برای سایر دماهای محیط به جدول A.4 مراجعه کنید) حداکثر. دمای هادی: 120 ℃. | |||
توجه: مدت زمان مورد انتظار استفاده حداکثر. دمای هادی 120 ℃ و در حداکثر. دمای محیط 90 ℃ به 20000 ساعت محدود شده است. |
